Thông tin chi tiết sản phẩm:
|
| Loại: | Ram Bốp Đơn | Áp lực làm việc: | 10000psi |
|---|---|---|---|
| Vật liệu: | ZG25CrNiMo Đúc | Nhiệt độ kim loại: | T-20/250 |
| Nhiệt độ phi kim loại: | BAB (-18℃-121℃） | Tên khác: | Thiết bị ngăn chặn giàn khoan dầu |
| H2S: | H2S trim, đáp ứng tiêu chuẩn NACE 0175 | API: | API 16A |
| Làm nổi bật: | Khoan Ram Bop đơn,Thiết bị ngăn chặn nổ giàn khoan dầu Shaffer,Ram Bop đơn 10000psi |
||

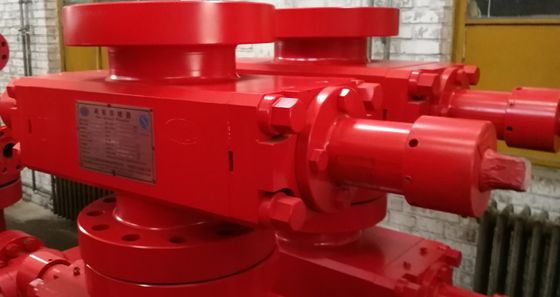

Khoan đơn Ram Bop Shaffer loại dầu Rig Blowut Preventor
Ram BOP được thiết kế để niêm phong khoảng cách giữa vỏ và đầu giếng.và tiêu diệt giếng thông qua cuộn nằm bên dưới BOP hoặc đường ống kết nối với lối thoát bên của cơ thể BOPTrong trường hợp khẩn cấp, ram BOP có khả năng cắt công cụ khoan trong lỗ để niêm phong nó.Các ram khoan biến của ram BOP có thể niêm phong khoảng cách vòng giữa vỏ và ống có kích thước khác nhau trong một phạm vi cụ thể.
Các thông số kỹ thuật của Single Ram Bop
| Điểm | BOP Ram đơn với tăng cường | Double Ram BOP với tăng cường | ||
| Kích thước | FZ35-70 | 2FZ35-70 | ||
| Loại kết nối trên cùng | Bọc đinh | Vòng sườn | Bọc đinh | Vòng sườn |
| Loại kết nối dưới cùng | Vòng sườn | Vòng sườn | Vòng sườn | Vòng sườn |
| Trọng lượng (kg) |
6898 (14,320 lb) |
7433
|
12122 (26,555 lb) |
12657 (27.800 lb) |
| Chiều cao (mm) | 960 | 1250 | 1491 | 1775 |
| Đau lắm | 346.1mm (13 5/8") | |||
| Áp suất thử nghiệm áp suất thủy tĩnh | 105MPa (15.000psi) | |||
| Áp suất hoạt động định lượng | 70MPa (10,000psi) | |||
| Sức mạnh hệ thống điều khiển thủy lực áp suất làm việc | 31.5MPa ((4,500psi) | |||
| Áp suất hoạt động định danh của hệ thống điều khiển thủy lực | 21MPa ((3,000psi) | |||
| Áp suất hoạt động được khuyến cáo được điều khiển thủy lực | 8.4 ¥10.5MPa ((1,200 ¥1,500psi) | |||
| Đổ xi lanh thủy lực | 342.9mm ((13 1/2") | |||
| Thợ tháo đẩy | 250mm ((9 7/8") | |||
| Mở một bộ khối lượng dầu ram | 29.5 L | |||
| Đóng một bộ khối lượng dầu ram | 33.5 L | |||
| Đóng một bộ khối lượng dầu ram (bao gồm cả các bộ tăng cường) | 54L | |||
| Khớp nối của ống | NPT 1 | |||
| Kích thước ổ cắm | 4 1/16 "-10,000psi theo hợp đồng | |||
| Độ nhiệt độ | T20 ((-29 ∼ 121°C) theo hợp đồng | |||
| Tỷ lệ đóng λ | 1:7.4 | |||
| Tỷ lệ đóng λ (với Booster) | 1:11.4 | |||
|
Lưu ý: Thiết kế và sản xuất BOP đều đáp ứng API Spec 16A. BOP được cung cấp có thể được sử dụng cho H2S dịch vụ và cũng đáp ứng NACE MR-01-75. |
||||
Danh sách 5Kích thước ram để lắp đặt
| Kích thước ram để lắp đặt | Max ram ống là 10 3/4 ",5" 5 1/2 "VBR,2 7/8" 5 "VBR,3 1/2" 5 "VBR,5" 7 "VBR,3 1/2 "hố kép, 2 7/8 "hố kép, 2 3/8 "hố kép, ram cắt |
