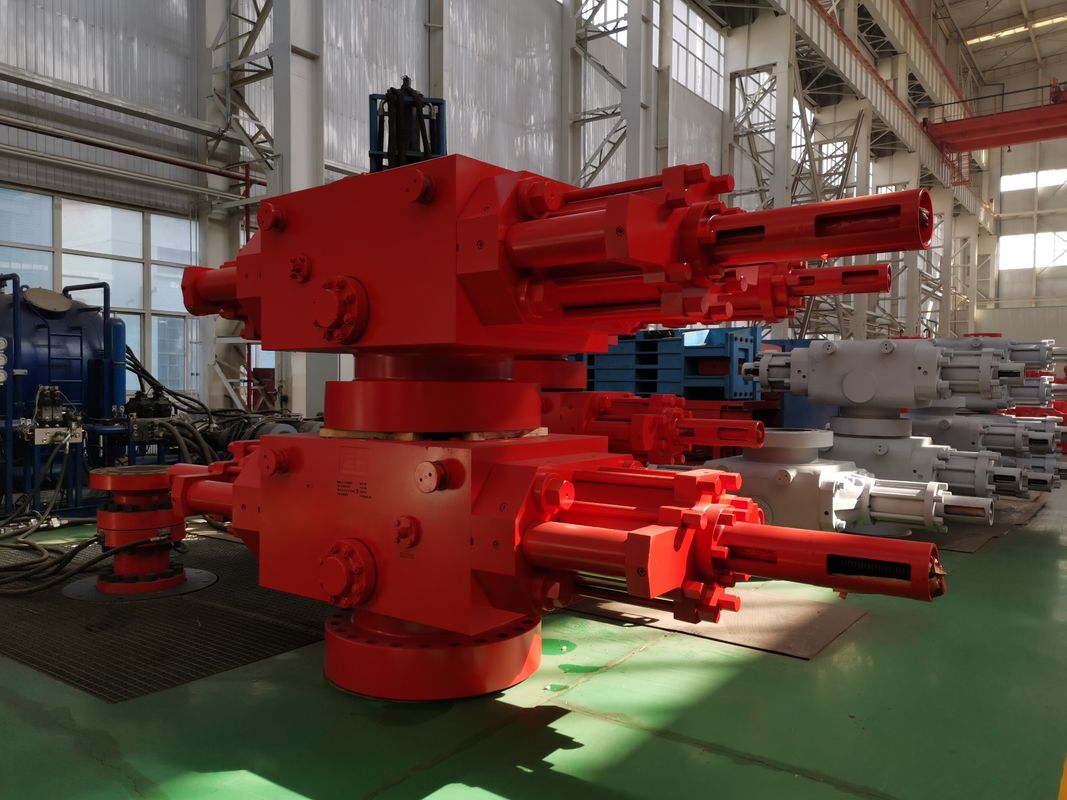

13 5/8 Inch -10000psi khoan Blowout ngăn Hydraulic mở và đóng
Các ram thủy lực khoan Blowut Preventer là một công cụ quan trọng cho công việc overover và khoan hoạt động với nhu cầu kỹ thuật đa dạng.và các thành phần chịu áp suất khác làm bằng kim loại rèn chất lượng cao, và một buồng bên trong hình bầu dục làm giảm nồng độ căng thẳng, cải thiện hiệu suất niêm phong và ngăn ngừa hiệu quả vụ nổ giếng dầu.
Các thông số kỹ thuật của thiết bị ngăn nổ khoan (không có bộ tăng cường song song)
| Điểm | Thiết bị ngăn nổ Ram đơn |
Double Ram Blowout Thuốc ngăn ngừa |
||
| Thông số kỹ thuật | 13 5/8 - 10,000psi SR BOP | 13 5/8- 10,000psi DR BOP | ||
| Kết nối trên cùng | Bọc đinh | Vòng sườn | Bọc đinh | Vòng sườn |
| Kết nối dưới cùng | Vòng sườn | Vòng sườn | Vòng sườn | Vòng sườn |
| Chiều cao H mm | 850 | 1130 | 1415 | 1695 |
| Trọng lượng |
5767 kg (12,816 lb) |
6322 kg (14,049 lb) | 10955 kg (24,344 lb) | 11510 kg (25,578 lb) |
| Kích thước khoan | 346. 1 mm (13 5/8") | |||
| Áp suất thử nghiệm thủy tĩnh | 105MPa (15.000psi) | |||
| Áp suất hoạt động định lượng | 70 MPa (10,000psi) | |||
| Áp suất thử nghiệm hệ thống điều khiển thủy lực | 31.5 MPa ((4,500psi) | |||
| Áp suất làm việc định giá của hệ thống điều khiển thủy lực | 21 MPa ((3,000psi) | |||
| Áp suất hoạt động điều khiển thủy lực khuyến cáo | 8.4 ∙ 10 ∙ 5 MPa ((1,200 ∙ 1,500psi) | |||
| Độ kính xi lanh | 342.9mm ((13 1/2") | |||
| Khối lượng mở cho một bộ Ram | 41L | |||
| Khối lượng khoang đóng cho một bộ Ram | 43L | |||
| Sợi của cổng thủy lực | NPT 1 | |||
|
Thông số kỹ thuật của mặt Cửa ra |
4 1/16′′- 10,000psi hoặc theo hợp đồng cụ thể | |||
| Độ nhiệt độ | T20 ((-29~121°C) hoặc theo hợp đồng cụ thể | |||
| Tỷ lệ đóng cửa | 10.83: 1 | |||
| Kích thước ram |
Blind Ram; 2 3/8 ′′, 2 7/8 ′′, 3 1/2 ′′, 4 1/2 ′′, 5 ′′, 5 1/2 ′′, 7 ′′, 9 5/8 ′′,9 7/8 ′′, bình thường và H2S ram cắt máy,4 ′′, 10 3/4 ′′, 7 5/8 ′′, 6 5/8 ′′, 7 1/2 ′′, 2 7/8 ′′ ′′ 5 ′′, 3 1/2 ′′ ′′ 5 1/2 ′′, 4 1/2 ′′ ′′ ′′ 7 ′′, 2 3/8 ′′ 1/2′′,3 1/2′′5 7/8′′, 3 1/2′′ lỗ kép, 2 7/8′′ lỗ kép, 3 1/2′′X2 7/8 ′′ lỗ kép. Lưu ý:Các cùng một đặc điểmIon của Cameron Rams có thể được cài đặttrong các BOP(Trừ khi cắt ram) |
|||
|
Các mô tả khác: Các thiết kế và các sản xuấtNhẫn của các phát nổ ngăn ngừa là trong phù hợp với cácAPI Thông số kỹ thuật 16A tiêu chuẩn. Kháng chất ăn mòn căng thẳng củahydro Disulfure của các bộ phận của phát nổ ngăn ngừa trong Đánh giáhành động với các Được rồi. chất lỏng phù hợp đến các yêu cầu được chỉ định trongNACE MR-01-75. |
||||
