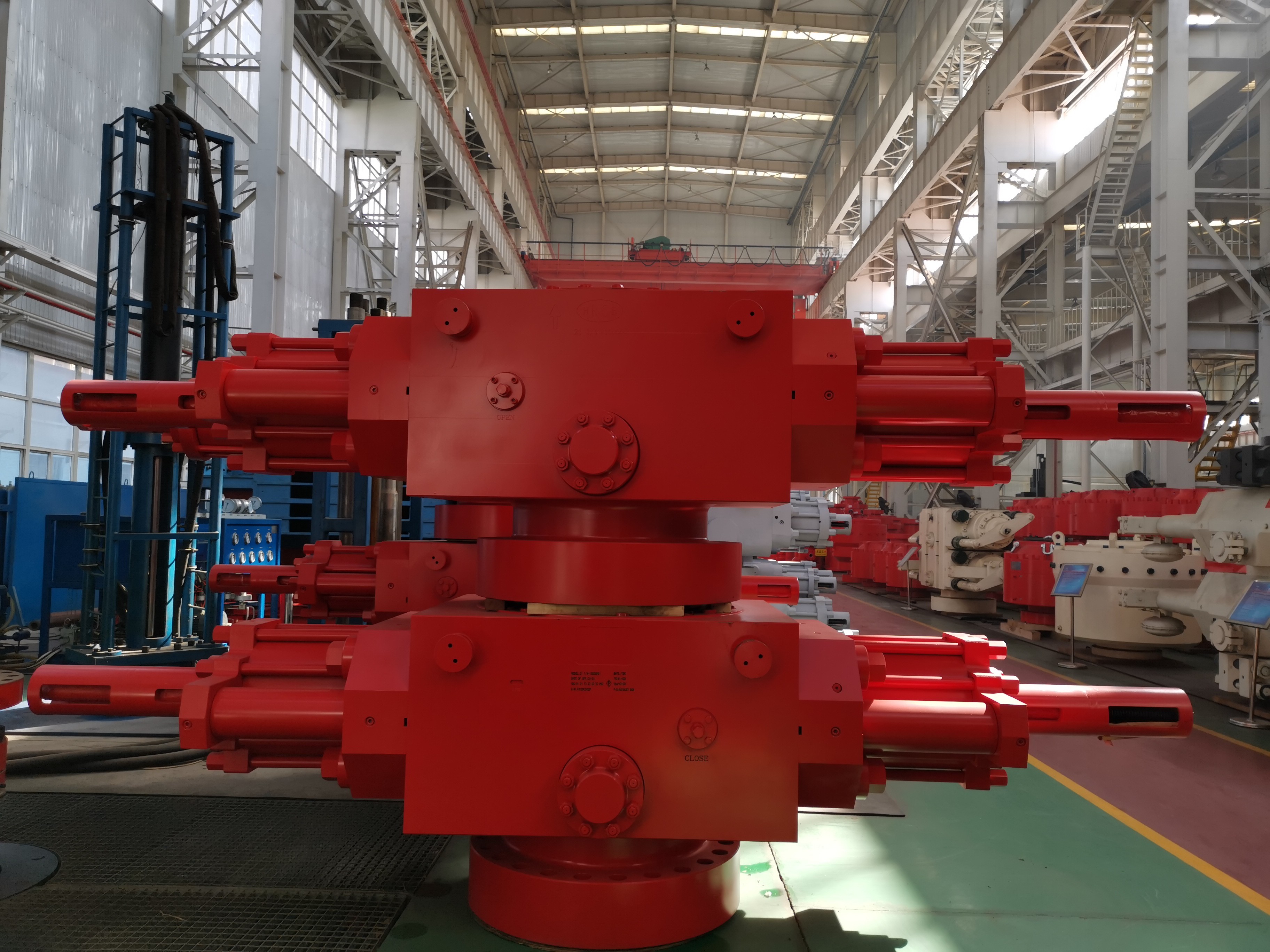

Hệ thống điều khiển ngăn chặn nổ mở và đóng thủy lực
Đưa ra hệ thống kiểm soát ngăn chặn nổ
Cơ chế khóa chạy bằng thủy lực hoặc bằng tay.
Bao gồm niêm phong thứ cấp.
Cung cấp các cấu trúc cửa phẳng và bên hoặc cấu trúc cửa phẳng loại điều khiển thủy lực.
Cửa bên và vỏ được kết nối thông qua các bản lề ba.
Để mở và đóng van theo trình tự, sử dụng thanh áp suất (C type ram BOP).
Khung hướng dẫn được đặt ở cuối cửa bên. Khi mở cửa, ram có thể được kéo dọc theo đường ray hướng dẫn và được thay thế, cụ thể là chỉ báo BOP Pistons ram loại D.Khi mở cửa, ram có thể được kéo dọc theo đường ray hướng dẫn và thay thế, cụ thể là chỉ số BOP Pistons ram loại D.
Sau khi mở cửa, ram có thể được kéo dọc theo đường ray hướng dẫn và thay thế, cụ thể là chỉ số BOP Pistons ram loại D.
Một đường dẫn dầu được cố tình che giấu.
Hình dạng của khoang ram là hình elip.
Tcông nghệSđặc biệt hóa của hệ thống kiểm soát ngăn chặn nổ
| Điểm |
Ram bop đơn (với tăng cường) |
Double ram BOP (một buồng với tăng cường) |
||
| Mô hình | 13 5/8-5000psi | 13 5/8-5000psi | ||
| Loại kết nối phía trên | Bọc đinh | Vòng sườn | Bọc đinh | Vòng sườn |
| Loại kết nối dưới | Vòng sườn | Vòng sườn | Vòng sườn | Vòng sườn |
| Trọng lượng Kg | 5680 | 5888 | 10371 | 10651 |
| Chiều cao H mm | 750 | 960 | 1285 | 1495 |
| Trọng lực G mm | 490 | 515 | 805 | 830 |
| Mức độ yêu cầu hiệu suất | PR2 | |||
| Đau lắm | 346.1 mm (13 5/8") | |||
| Áp suất thử nghiệm áp suất thủy tĩnh | 51.8MPa (7,500psi) | |||
| Áp suất hoạt động định lượng | 34.5MPa (5,000psi) | |||
| Áp lực hệ thống điều khiển thủy lực | 31.1MPa ((4,500psi) | |||
| Áp suất hoạt động định danh của hệ thống điều khiển thủy lực | 20.7MPa ((3,000psi) | |||
| Áp suất hoạt động được khuyến cáo của hệ thống điều khiển thủy lực | 8.4 ∙ 10 ∙ 5 MPa (~1,222 ∙ 1,518psi) | |||
| Độ kính xi lanh | 342.9mm ((13 1/2") | |||
| Chiều kính tăng cường | 250mm ((9 7/8") | |||
| Khối lượng dầu cần thiết khi mở một cặp ram | 41L | |||
| Khối lượng dầu cần thiết khi đóng một cặp ram | 43L | |||
| Khối lượng dầu cần thiết bằng cách đóng một cặp ram ((booster) | 63L | |||
| Sợi đường giao diện của đường ống điều khiển thủy lực | NPT 1 | |||
| Thông số kỹ thuật của ổ cắm bên | 3 1/8′′-5,000psi | |||
| Chỉ số nhiệt độ | T-20/250 (từ 29°C đến 121°C) (hoặc đối tượng hợp đồng) | |||
| Độ nhiệt của vật liệu kim loại | T20/250 ((-29~121°C) ((Hoặc các đối tượng hợp đồng) | |||
| Độ nhiệt của vật liệu kim loại | BAB ((các áp suất cực thấp -18°C, nhiệt độ cao liên tục 66°C, nhiệt độ cực cao 93°C) (hoặc các đối tượng của hợp đồng) | |||
| Tỷ lệ đóng cửa | 10.83:1 | |||
| Tỷ lệ đóng (với tăng cường) | 17.4:1 | |||
| Kích thước ram để lắp đặt |
CSO, 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′, 10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, ′′5′′, 3 1/2′′, ′′5 1/2′′, 41/2′′, ′′7′′, 2 3/8′′, ′′3 1/2′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′,2 7/8′′ lỗ kép, 2 7/8 "X3 1/2" lỗ kép, thợ cắt thông thường, chống lưu huỳnh thợ cắt Lưu ý:Nó có thể cài đặt cùng một loại Cameron Ram (ngoại trừ ram cắt) |
|||
|
Lưu ý: Thiết kế và sản xuất của BOP phải tuân theo đặc điểm kỹ thuật API 16A. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (ngoại trừ ram cắt)
|
||||
