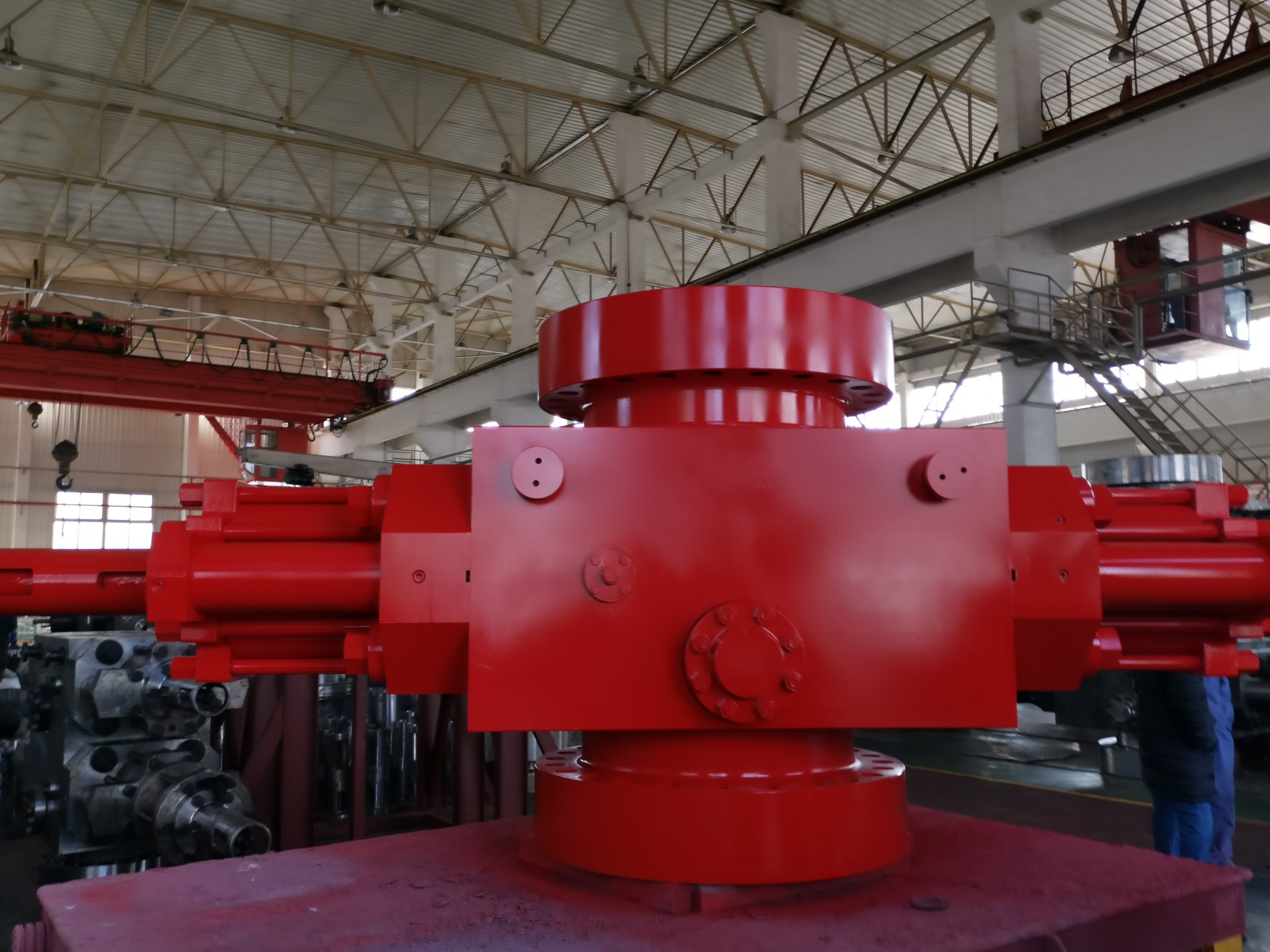

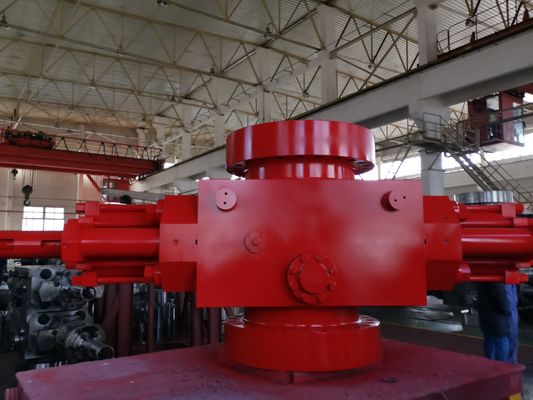

7 1/16 " 15000psi Ram đơn Blow Up Preventer với kết nối phẳng
Loại RAM BOP
1) Pipe Rams
Mở khoảng cách giữa lỗ giếng hoặc ngăn nổ và ống. Khi Pipe Ram đóng xung quanh điểm gặp của đường kính lỗ giếng và ống bên ngoài,chất lỏng không thể đi qua bất kỳ lỗ hổng trong khu vựcĐiều này ngăn chặn chất lỏng chảy qua không gian vòng nhưng không cản trở dòng chảy bên trong ống khoan.
2) Cải rams.
Cơ chế đóng ngăn nổ này sử dụng lưỡi dao thép bền, được gắn chính xác để cắt các đường ống khoan mỗi khi BOP được kích hoạt. Sau đó, nó niêm phong chặt chẽ giếng.Trong trường hợp các lựa chọn khác được sử dụng hết, các nhà khai thác mỏ dầu có thể sử dụng các con rồng cắt để kiểm soát lại áp suất giếng. Tuy nhiên, phương pháp này luôn luôn là phương án cuối cùng.
Một mẹo quan trọng để nhớ là ống cắt vẫn còn treo trong BOP đống sau khi rams cắt đã được sử dụng.nhưng dây khác sẽ vẫn còn nguyên vẹn..
Những con chiên mù là
Các thành phần dày trong một BOP loại ram được làm bằng thép nặng. Chúng có hai khối thép hội tụ ở trung tâm để chặn lỗ nơi ống phù hợp.Xin lưu ý rằng những con chiên này không có không gian cho đường ống. ram này, còn được gọi là ram cắt niêm phong, được sử dụng
Khi cái giếng không còn
một dây khoan. Khi ngăn chặn nổ đóng lại, nó có thể cắt ống hoặc ống khoan. Ngoài ra, nó phục vụ như là phương án cuối cùng trong trường hợp các loại BOP khác không thể lấy lại kiểm soát áp suất.
(Chúng tôi có thể cung cấp BOP: kích thước lỗ từ 7 1/16 ̊ đến 30 ̊, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách dưới đây)
| Điểm | Thông số kỹ thuật cho hệ thống ngăn chặn nổ giàn khoan dầu | |||||||||||||
| Kích thước và mô hình |
7 1/16" -3000psi |
7 1/16" - 5000psi |
7 1/16" -100000psi |
9′′- 3000psi |
9′′ - 5000psi |
11′′ -3000psi |
11′′ - 5000psi |
11′′ - 10000psi |
13 5/8′′ -3000psi |
13 5/8′′ - 5000psi |
13 5/8′′ - 10000psi |
20 3/4" -3000psi |
21 1/4" - 5000psi |
26 3/4 -3000psi |
| Mở (mm/in.) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| Áp suất hoạt động định số (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| Áp suất thử nghiệm áp suất thủy tĩnh (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| Áp suất hoạt động định lượng được điều khiển bằng thủy lực (MPa/psi) | 21/3,000 | |||||||||||||
| Hướng dẫn áp suất làm việc của ống niêm phong thủy lực (MPa/psi) | 1218 ~ 1522psi | |||||||||||||
| Khối lượng cho một bộ cừu cừu mở | 36 L | |||||||||||||
| Khối lượng cho một bộ cừu cừu | 40 L | |||||||||||||
| Cửa ra dầu thủy lực | NPT 1 | |||||||||||||
| Nhựa kim loại nhiệt độ | T-20/250 ((-29°C~121°C) | |||||||||||||
| Các loại không kim loại | BAB (-18°C~66°C~93°C) | |||||||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng giếng | Theo tiêu chuẩn NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||||||
