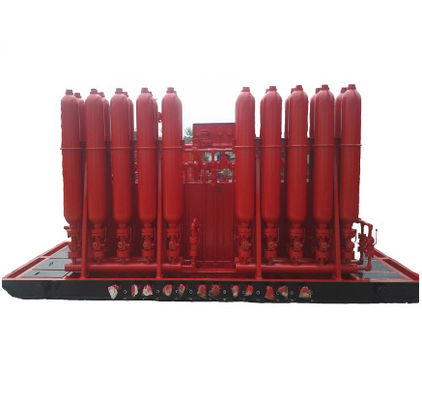

FKQ hệ thống điều khiển từ xa Bop tích lũy đơn vị trong lĩnh vực dầu mỏ
Bop Accumulator Unit là thiết bị đặc biệt được sử dụng để điều khiển Bop, hydraulic chock, hệ thống tiêu diệt và thiết bị chuyển hướng,và thiết bị không thể thiếu để ngăn chặn nổ trong quá trình khoan hoặc chuyển đổi trong ngành công nghiệp dầu mỏ và khí đốt tự nhiên.
Các thông số của đơn vị tích lũy Bop
| | Số lượng các đối tượng được kiểm soát | Bộ tích lũy | Khối chứa dầu (L) | Tốc độ dòng chảy của máy bơm | Sức mạnh động cơ (kW) | Áp suất làm việc (MPa) | |||
| Tổng khối lượng | | Khối lượng danh nghĩa có sẵn (L) | Máy bơm điện (L/min) | Máy bơm khí nén (ml/lâm) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
Mô tả nguyên tắc của đơn vị tích tụ Bop
1Hệ thống điều khiển BOP là một thiết bị thủy lực đặc biệt được sử dụng để điều khiển BOP và van thủy lực để đóng và mở.Để phù hợp với các loại và thông số kỹ thuật khác nhau của BOP và thích nghi với các yêu cầu của môi trường ứng dụng khác nhau"Rongsheng thiết kế và sản xuất nhiều loại hệ thống kiểm soát BOP với cấu trúc và thông số kỹ thuật khác nhau.
2. Bảng điều khiển từ xa được trang bị hai bộ các nhóm bơm độc lập.
bơm khí hoặc bơm thủ công với tốc độ dòng chảy khác nhau có thể được cung cấp.
dard, ASME, hoặc đánh dấu CE. FKQ và FKDQ series có thể được cung cấp với van điều chỉnh áp suất bằng khí hoặc động cơ bằng khí,và loạt FKD có thể được trang bị van điều chỉnh áp suất bằng điện, để cung cấp áp suất hoạt động ổn định và đáng tin cậy cho bop.thích nghi với nhiệt độ môi trường xung quanh thấp hơn và có phản ứng hoạt động nhanh hơn.
3Thiết bị báo động có thể được trang bị theo yêu cầu của khách hàng. Nó giám sát áp suất tích lũy, áp suất cung cấp không khí và mức độ chất lỏng trong bể dầu thủy lực.Khi các thông số trên vượt quá giới hạn báo động, các tín hiệu âm thanh và hình ảnh sẽ xuất hiện ngay lập tức.
4. Các phụ trợ bảng điều khiển Dillr có thể được trang bị theo yêu cầu của khách hàng, có thể theo dõi bảng điều khiển từ xa.FKD và FKDQ seis có thể cung cấp với bảng điều khiển không dây,có thể được sử dụng để điều khiển từ xa BOP trong khu vực an toàn trong trường hợp khẩn cấp, cải thiện thêm độ tin cậy của xây dựng khoan.
5Hệ thống có thể được trang bị với một tòa nhà cách nhiệt, điều hòa không khí, máy sưởi điện, máy sưởi bể, thiết bị sưởi điện cho gói ống ống khí, một thiết bị sưởi cho BOP, vvđể thích nghi với nhiệt độ thấp và một môi trường làm việc thực địa đặc biệt khác.
Lưu ý:
Q: FKQ sử dụng một loạt ống để kết nối bảng điều khiển của kẻ giết người với bảng điều khiển từ xa, các đại lý vận hành các yếu tố van quay khí nén,bảng điều khiển từ xa sử dụng một xi lanh để điều khiển van 3 vị trí 4 chiều, và loạt có thể lựa chọn van điều chỉnh áp suất bằng động cơ khí nén,
DQ: Dòng FKDQ sử dụng một cáp tín hiệu để kết nối bảng điều khiển của nhân viên ngân hàng với bảng điều khiển từ xa,Các yếu tố hoạt động của chúng là một màn hình cảm ứng r l c t c t c t nút điều khiển từ xa sử dụng một xi lanh để điều khiển van 3 vị trí 4 chiều, với các van điều chỉnh áp suất bằng động cơ khí nén.
D: Dòng FKD sử dụng cáp tín hiệu để kết nối bảng điều khiển đồng đô la với bảng điều khiển từ xa,Các yếu tố vận hành throttle là một màn hình cảm ứng o Lectic Buron bảng điều khiển từ xa sử dụng một nam châm để điều khiển van vị trí 4 chiều 3, với van điều chỉnh áp suất bằng động cơ điện.
nếu khách hàng muốn đặt một hệ thống điều khiển API Spec. 16D,và bạn cần phải đánh dấu APl đơn trên nó bạn cần phải có được một hình thức được gọi là cấu hình và tham số của các chồng bop cho hơn một APL Spec. 16D hệ thống điều khiển đất và bề mặt) từ bộ phận bán hàng Rongsheng. Sau khi nộp trong các thông số kỹ thuật chi tiết dẫn,Phòng kỹ thuật Rongsheng sẽ thực hiện tính toán lựa chọn..
Thiết bị tùy chọn:
Tất cả các loạt có thể chọn các đơn vị sưởi ấm BOP, để sưởi ấm bop trong môi trường cực kỳ lạnh,và cho phép chức năng bop bình thường BOP nên có sưởi ấm quá) FKDQ & FKD series có thể chọn một chức năng điều khiển từ xa không dây.
