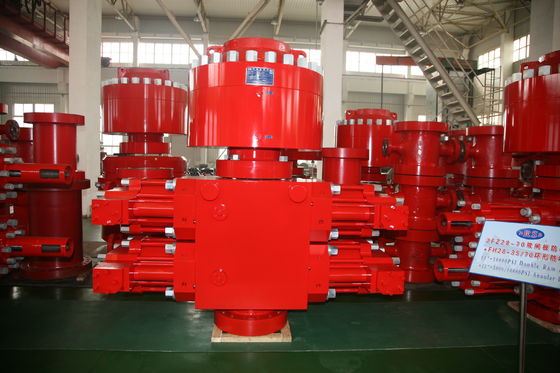

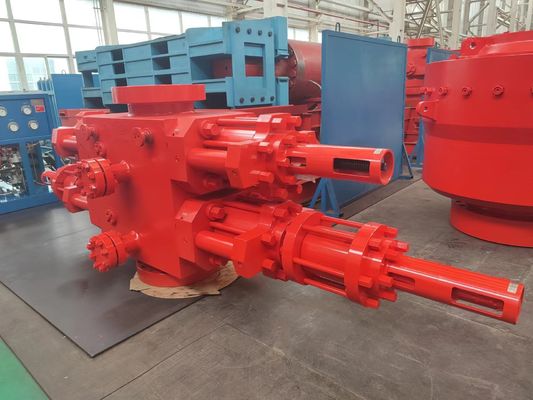

13 5/8 "-5000psi Blow Out Preventer Hệ thống với Ram kép
Lời giới thiệu
1Các thành phần áp lực của ngăn chặn nổ ram đôi được rèn, cung cấp sức mạnh tốt hơn và độ dẻo dai tác động, ngăn ngừa khiếm khuyết vỏ.
Vòng giữa có niêm phong nổi quang và có thể được mở và đóng bằng áp suất thủy lực.
2. Máy ngăn thổi ram đôi được trang bị một bộ tăng cường song song, làm cho nó nhỏ hơn so với các máy ngăn thổi ram truyền thống với khả năng cắt.
3. Thiết bị ngăn chặn nổ hai ram có một dự trữ phong phú của các bộ đóng gói ram tự niêm phong.
(Chúng tôi có thể cung cấp BOP: kích thước lỗ từ 7 1/16 ̊ đến 30 ̊, áp suất từ 500psi đến 20000psi, Không giới hạn trong danh sách dưới đây)
| Điểm | Thông số kỹ thuật cho Ram BOP | |||||||||||||
| Kích thước và mô hình | 7 1/16 "-3000psi | 7 1/16 "-5000psi | 7 1/16′′-100000psi | 9′′-3000psi | 9′′-5000psi | 11′′-3000psi | 11′′-5000psi | 11′′-10000psi | 13 5/8 "-3000psi | 13 5/8′′-5000psi | 13 5/8′′-10000psi | 20 3/4′′-3000psi | 21 1/4 "-5000psi | 26 3/4-3000psi |
| mm/in (mm/in) |
179.4 7 1/16 |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
679.4 26 3/4 |
| Áp suất hoạt động định số (MPa/psi) |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
| Áp suất thử nghiệm áp suất thủy tĩnh (MPa/psi) |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
70 10,000 |
31.5 4,500 |
| Áp suất hoạt động định lượng được điều khiển bằng thủy lực (MPa/psi) | 21/3,000 | |||||||||||||
| Hướng dẫn áp suất làm việc của ống niêm phong thủy lực (MPa/psi) | 1218 ~ 1522psi | |||||||||||||
| Khối lượng cho một bộ cừu cừu mở | 36 L | |||||||||||||
| Khối lượng cho một bộ cừu cừu | 40 L | |||||||||||||
| Cửa ra dầu thủy lực | NPT 1 | |||||||||||||
| Nhựa kim loại nhiệt độ | T-20/250 ((-29°C~121°C) | |||||||||||||
| Các loại không kim loại | BAB (-18°C~66°C~93°C) | |||||||||||||
| Vật liệu trung bình tiếp xúc với chất lỏng giếng | Theo tiêu chuẩn NACE MR-01-75, đáp ứng tiêu chuẩn API 16A phiên bản thứ 4 | |||||||||||||
